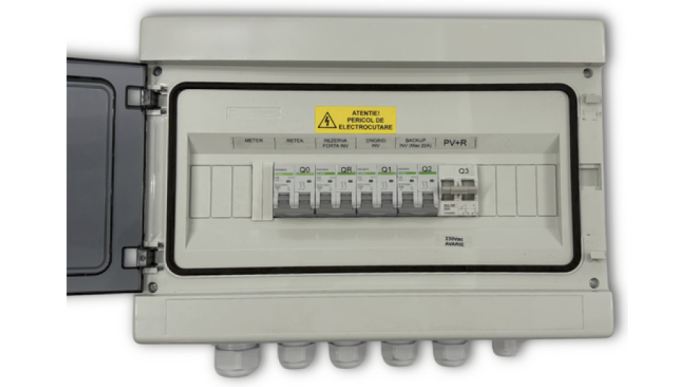

TABLOU ELECTRIC TE_AC, monofazat 40A
- Disponibilitate: În stoc
- PRP: 587.39
Principiul de funcționare

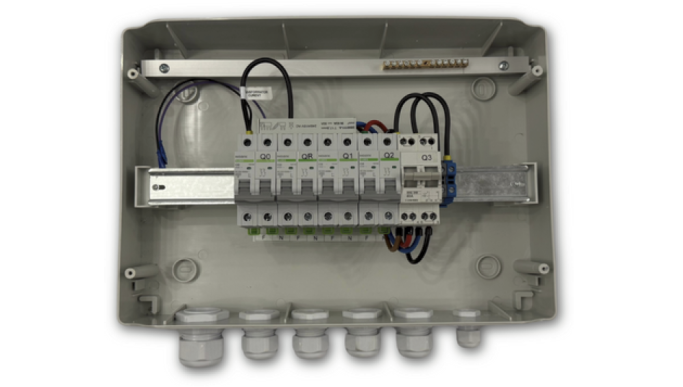

Tabloul este utilizat pentru protecția, distribuția și comutarea controlată a alimentării în instalații fotovoltaice rezidențiale, asigurând continuitatea consumatorilor critici prin selectarea rapidă între ieșirea invertorului și bypass-ul din rețea în caz de avarie sau suprasarcină. Alimentarea se face prin protecție de 40A. În amonte de invertor, o protecție de 25A asigură o rezervă pentru consumatorii de forță care pot depăși puterea invertorului. Invertorul este alimentat prin protecție 32A, iar ieșirea sa către consumatorii back-up este protejată la 25A. Comutatorul 1-0-2 selectează sursa back-up: invertor, oprit, sau bypass (rețea) la avarie.
Caracteristici Speciale
Preechipare pentru integrare Smart Meter: alimentare în așteptarea conectării, conductorul de fază marcat special pentru montare transformator de curent (CT);
Intrări pregăurite pentru presetupe;
Toate bornele sunt marcate clar, inclusiv polaritatea acestora.
Specificații Tehnice
Tensiune nominală: 230V
Caracteristici declanșare: C
Capacitate nominala de rupere la
scurtcircuit 230V/400V: 4,5kA
Tipul tensiunii: AC
Curent nominal: Q0=40A, QR=25A,
Q1=32A, Q2=25A, Q3=32A
Grad de protectie IP54
