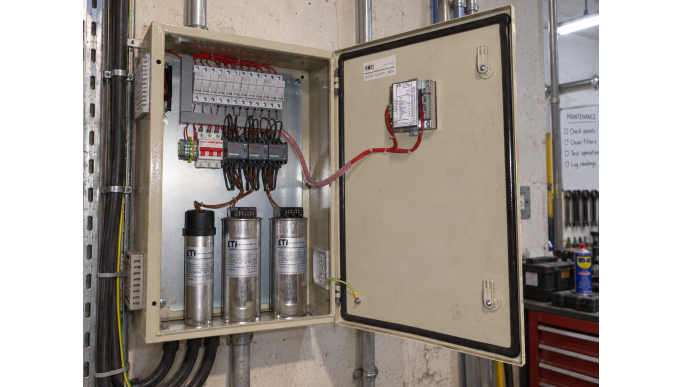

Baterie de condensatoare 25kVAr, 3 trepte (5+10+10kVAr)

Tablou pentru compensarea automată a energiei reactive, realizat în carcasă metalică cu dimensiunile de 600 × 400 × 200 mm.

Configurația include:

• separator general;
• regulator electronic pentru monitorizarea factorului de putere și cuplarea automată a treptelor de compensare necesare;
• 3 trepte de compensare: 5 kVAr + 10 kVAr + 10 kVAr;
• condensatoare cu tensiunea nominală de 400 V;
• protecție individuală pentru fiecare treaptă prin separator cu fuzibile;
• contactor dedicat pentru fiecare treaptă, prevăzut cu rezistențe de descărcare;
• condensator de compensare aferent fiecărei trepte;
• transformator de curent pentru măsurarea și controlul automat al instalației;
• bobine de comandă ale contactoarelor la 230 V AC.

Puterea totală de compensare instalată este de 25 kVAr, cu reglare automată în funcție de necesarul instalației.
